LXLC-DN50-DN500 수평형 분리형 수량계

요약

1. 수돗물 파이프라인을 통해 흐르는 물의 총량을 기록합니다. 하수 및 부식성 액체 측정에는 사용할 수 없습니다.

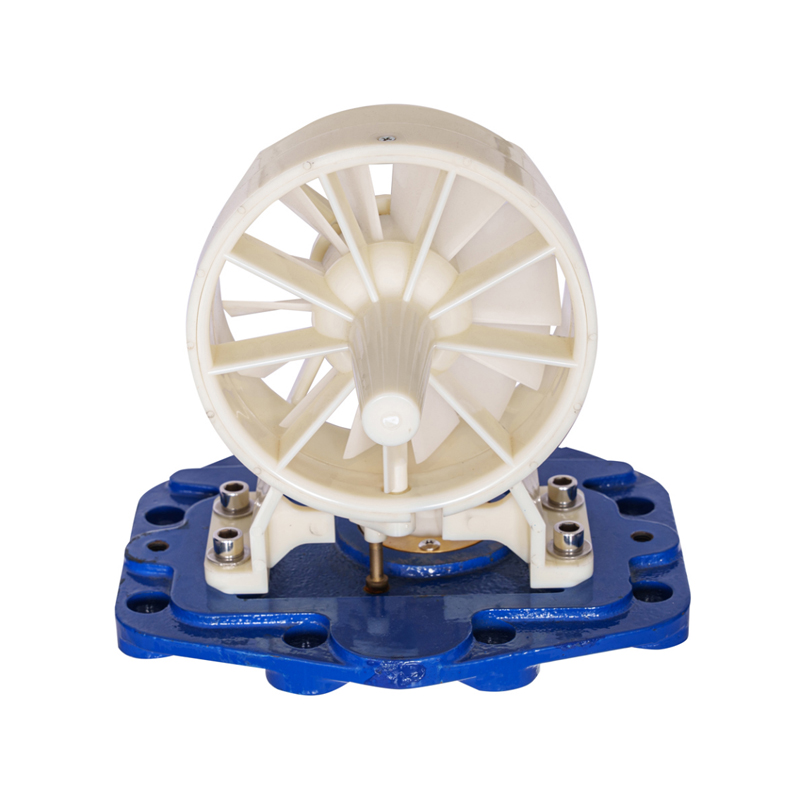

2. 본 계량기는 분리형 구조로 수량계를 배관에서 분리할 필요가 없습니다. 수리 또는 교체를 위해 무브먼트를 빼낼 수 있습니다.

3. 측정 메커니즘은 보편성이 뛰어나고 예비 부품을 줄이고 압력 손실을 줄이며 수명이 길다.

4. 자기 또는 비자성 통신 포인터를 예약하고 원격 검침 기능을 달성하기 위해 다양한 요구에 따라 다양한 원격 전송 장치를 구성할 수 있습니다

최근 소식

WPH 수평 나선형 날개 수량계에 대한 직접적인 결론 는 WPH 수평 나선형 날개 수량계 매우 정확한 유량 측정과 안정적인 성능을 제공합니다. 도시, 산업 및 주거용 수질 모니터링 시스템용. 수평 나선형 디자인은 다양한 유량에서도 낮은 압력 손실과 정확한 판...

차세대 WPH 수평 나선형 날개 수량계는 정확한 물 흐름 모니터링을 혁신합니다.

30-Apr-2026

Ningbo Water Cube Instrument Technology Co., Ltd.

WI 관개 수량계: 핵심 기능 및 즉각적인 가치 WI 관개 수량계는 관개 시스템의 물 흐름을 측정하도록 설계된 정밀 장치로 농업 및 조경 관개에서 정확한 소비량 추적, 효율적인 물 관리 및 비용 제어를 보장합니다. 실시간 또는 누적 물 사용량 데이터를 제공함으로써 농부와 관개 ...

WI 관개 수량계 가이드: 작동 원리, 유형 및 스마트 농업 애플리케이션

23-Apr-2026

WPH 수평 나선형 날개 수량계란 무엇입니까? 는 WPH 수평 나선형 날개 수량계 파이프라인의 물 흐름을 측정하는 데 사용되는 고정밀 장치입니다. 혁신적인 디자인으로 유명한 이 수량계는 수평 나선형 날개 메커니즘을 사용하여 물 소비량을 정확하게 측정합니다. WPH 모델의 기본 기술...

WPH 수평 나선형 날개 수량계: 정밀도, 내구성 및 효율성

16-Apr-2026

맞춤형 수직 수량계란 무엇입니까? 맞춤형 수직 수량계는 수직 파이프라인의 물 흐름을 측정하는 데 사용되는 특수 장치입니다. 이 계기는 응용 분야에 따라 크기, 유량 범위, 정확도 등의 특정 요구 사항을 충족하도록 맞춤 제작되었습니다. 맞춤형 기능을 제공함으로써 다양한 산업, 상업, 주거 용도에 이상적...

정확성과 효율성 향상을 위한 맞춤형 수직 수량계 맞춤 제작

09-Apr-2026

수직 수량계 소개 수직 수량계는 주거 및 산업 환경 모두에서 물 소비량을 측정하는 데 사용되는 특수 장비입니다. 이 미터는 수직 방향으로 인해 눈에 띄므로 수평 공간이 제한된 공간에 이상적입니다. 수평형 계량기와 달리 수직형 계량기는 비좁거나 좁은 공간에서도 정확한 판독값을 제공하도록 설계되어 최적의...

물 측정 최적화: 현대 시설에서 수직 수량계의 역할

02-Apr-2026

업계 지식

수평분리형 수량계의 구조적 장점

는 수평 분리형 수량계 계량기의 움직임을 하우징과 별개로 파이프라인에서 제거할 수 있는 분리형 설계가 특징이므로 작동 중단이 크게 줄어듭니다. 이 설계는 유지 관리 계획 및 운영 효율성에 대한 명확한 이점을 제공합니다. 전체 계량기를 분해하지 않고도 무브먼트를 꺼낼 수 있으므로 유지보수 담당자는 용수 시스템을 중단하지 않고도 내부 메커니즘에 접근하여 검사, 교정 또는 마모된 부품 교체를 수행할 수 있습니다. 이는 흐름을 중단하면 산업 공정이나 도시 물 분배가 중단될 수 있는 대구경 파이프라인에 특히 유용합니다. Ningbo Water Cube Instrument Technology Co., Ltd.는 유지 관리 절차를 간소화하여 일상적인 검사 또는 수리를 완료하는 데 더 적은 인력과 시간이 소요되도록 이 분리형 시스템을 설계했습니다. 메커니즘의 모듈성은 재삽입 전에 무브먼트를 독립적으로 테스트할 수 있기 때문에 재조립 중 오류 위험을 줄여주어 계기가 서비스 상태로 복귀된 후 일관된 작동 정확성을 보장합니다. 분리형 설계로 유지보수 담당자가 고압 흐름에 노출되지 않고 격리된 동작으로 작업할 수 있어 사고 가능성이 줄어들어 안전성이 향상됩니다. 또한 이 설계는 다양한 미터 크기에 걸쳐 움직임을 표준화할 수 있으므로 예비 부품 관리를 단순화하여 Ningbo Water Cube Instrument Technology Co., Ltd.가 DN50-DN500 미터에 대한 일관된 교체 구성 요소를 제공할 수 있게 해줍니다. 실제로 이 접근 방식은 재고 복잡성을 줄이고 비용 효율적인 유지 관리 전략을 지원합니다. 전반적으로 수평 분리형 수량계의 분리 가능한 구조는 실용적인 엔지니어링과 장기적인 작동 신뢰성의 통합을 보여주며, 이는 대구경 수량계 애플리케이션을 위한 강력하고 사용자 친화적인 솔루션을 제공하려는 Ningbo Water Cube Instrument Technology Co., Ltd.의 노력을 반영합니다.

는 Horizontal Detachable Water Meter is engineered with a modular construction, ensuring that key components, including the measuring mechanism, impellers, gears, and housing sections, can be independently removed, replaced, or upgraded. This modularity provides considerable operational and logistical advantages, reducing downtime and maintenance complexity. Ningbo Water Cube Instrument Technology Co., Ltd. emphasizes that modular design supports standardization of spare parts, which allows maintenance teams to keep a smaller inventory while addressing multiple meter sizes and configurations. Each component is manufactured to precise specifications, ensuring that parts can be interchanged without custom adaptation, which reduces the likelihood of errors during assembly and facilitates faster repair cycles. The modular architecture also supports scalability and upgrades; for example, advanced measurement modules or digital readout mechanisms can be integrated into existing meters without requiring replacement of the entire unit. This adaptability makes the Horizontal Detachable Water Meter suitable for evolving water management requirements. Furthermore, modular construction contributes to the overall structural integrity of the meter by allowing reinforcement in critical areas, such as bearing housings or flow channels, while keeping the total unit lightweight and manageable. This balance between durability and practicality ensures that installation and service procedures are efficient. Ningbo Water Cube Instrument Technology Co., Ltd. incorporates rigorous quality control in the production of each modular component, ensuring consistent performance and long service life across all DN50–DN500 meter sizes. The modular design not only improves operational reliability but also reduces long-term maintenance costs by simplifying access to individual parts and minimizing the risk of unnecessary replacements, positioning the Horizontal Detachable Water Meter as a practical and efficient solution for large-scale water metering projects.

는 Horizontal Detachable Water Meter features a housing constructed from high-quality metals and polymers designed to withstand mechanical stress, water pressure, and long-term exposure to tap water environments. Ningbo Water Cube Instrument Technology Co., Ltd. selects materials based on strength, durability, and resistance to corrosion, ensuring that the meter maintains structural integrity under continuous operation. Stainless steel components and coated alloys are used for load-bearing sections, preventing deformation or leaks in high-pressure pipelines, while specialized polymers and elastomers are applied to moving parts and seals to resist wear and chemical interactions with water minerals. This combination of materials allows the meter to maintain performance over long service periods without frequent replacement of the housing or internal supports. The robust housing also provides mechanical stability during installation and operation, accommodating potential vibrations or pressure fluctuations within the pipeline. Ningbo Water Cube Instrument Technology Co., Ltd. emphasizes that the housing’s durability is paired with precision engineering to minimize any contribution to pressure loss, ensuring accurate measurement even in high-flow conditions. The corrosion-resistant structure supports maintenance efficiency by reducing the frequency of cleaning or surface treatment requirements, allowing the detachable movement to be accessed without concern for damage to the meter body. Long-term field performance of the Horizontal Detachable Water Meter demonstrates that robust housing and corrosion-resistant design contribute significantly to reducing operational disruptions, minimizing maintenance expenses, and extending service life, establishing it as a reliable option for large-diameter water metering in municipal and industrial systems managed by Ningbo Water Cube Instrument Technology Co., Ltd.

는 Horizontal Detachable Water Meter is designed with an internal flow path optimized to reduce turbulence, minimize pressure loss, and improve measurement accuracy. The internal channels are carefully engineered to guide water through the meter smoothly, maintaining laminar flow conditions that enhance precision. Ningbo Water Cube Instrument Technology Co., Ltd. has applied computational fluid dynamics (CFD) modeling and extensive testing to ensure the flow path design reduces energy losses while supporting a broad range of flow rates typical in DN50–DN500 pipelines. The meter’s internal structure ensures that the impeller or piston operates consistently, even under variable flow conditions, minimizing error and providing reliable readings across low, medium, and high flow rates. The optimization also contributes to long-term durability because reduced turbulence decreases wear on moving components, such as gears and bearings, and prevents unnecessary stress on seals. By controlling the flow path, the meter also mitigates the effects of air bubbles, sediment, or minor particulates that could interfere with measurement in conventional meters. This level of hydraulic efficiency reduces the load on pumping systems, as minimal energy is lost in the meter, which is particularly advantageous for municipal and industrial networks where energy conservation is a priority. Ningbo Water Cube Instrument Technology Co., Ltd. integrates these design principles into every Horizontal Detachable Water Meter to ensure that us can rely on consistent, accurate readings and maintain system performance with minimal intervention. Overall, the optimized flow path is a structural feature that combines accuracy, energy efficiency, and reliability, reflecting the company’s focus on practical and long-lasting engineering solutions for large-diameter water systems.

는 Horizontal Detachable Water Meter is equipped with a universal measuring mechanism designed for versatility and durability. Ningbo Water Cube Instrument Technology Co., Ltd. has engineered the mechanism to function across a wide range of pipeline diameters from DN50 to DN500, allowing us to standardize operations across multiple sites without the need for multiple meter models. The universal mechanism ensures precise measurement of water consumption regardless of varying flow rates, which is critical for municipal water distribution and industrial applications where consistency directly impacts billing accuracy and resource management. The mechanism is designed to reduce the number of spare parts required because its components are compatible across multiple meter sizes, simplifying maintenance and inventory management. Bearings, gears, and other moving parts are manufactured from high-performance alloys and treated to resist wear, friction, and water-borne contaminants, ensuring long-term operational reliability. The mechanism’s design also supports rapid maintenance or replacement due to its compatibility with the detachable structure of the meter, which allows us to remove and service the measuring unit independently of the housing. Ningbo Water Cube Instrument Technology Co., Ltd. integrates rigorous quality control procedures during the production and assembly of the measuring mechanism, ensuring consistency, accuracy, and durability in all units. The universal design reduces the likelihood of measurement errors caused by flow disturbances or mechanical wear, and it provides a future-proof platform for upgrades or integration with smart water metering technologies. By combining precision, adaptability, and ease of service, the universal measuring mechanism reinforces the structural advantages of the Horizontal Detachable Water Meter and supports long-term operational efficiency.

는 Horizontal Detachable Water Meter utilizes advanced materials to enhance structural integrity, durability, and resistance to environmental factors. Ningbo Water Cube Instrument Technology Co., Ltd. selects high-performance metals, polymers, and elastomers to construct the housing, internal components, and seals, ensuring the meter withstands pressure, vibration, and chemical interactions typical of tap water pipelines. Metals such as stainless steel or coated alloys are used for load-bearing elements and flanges, providing structural strength and resistance to deformation under high-pressure conditions. High-quality polymers are applied to moving components like impellers, gears, and pistons to reduce friction, minimize wear, and maintain accuracy over extended periods. Seals and gaskets are manufactured from resilient elastomers capable of maintaining their properties under continuous exposure to water, temperature fluctuations, and mechanical movement. The combination of materials also contributes to corrosion resistance, which reduces the frequency of maintenance interventions and ensures long-term stability of the meter. By integrating advanced materials, Ningbo Water Cube Instrument Technology Co., Ltd. ensures that the Horizontal Detachable Water Meter maintains consistent measurement accuracy, low pressure loss, and reliable performance in a variety of operating conditions. This approach also supports environmental sustainability because the materials are chosen for durability, reducing the need for replacements and minimizing waste. Advanced material integration reinforces the meter’s detachable structure, ensuring that both the housing and the removable movement maintain operational integrity during installation, service, or repair. This structural advantage not only increases the service life of the meter but also provides confidence that us can rely on the meter for critical water monitoring in municipal and industrial applications.

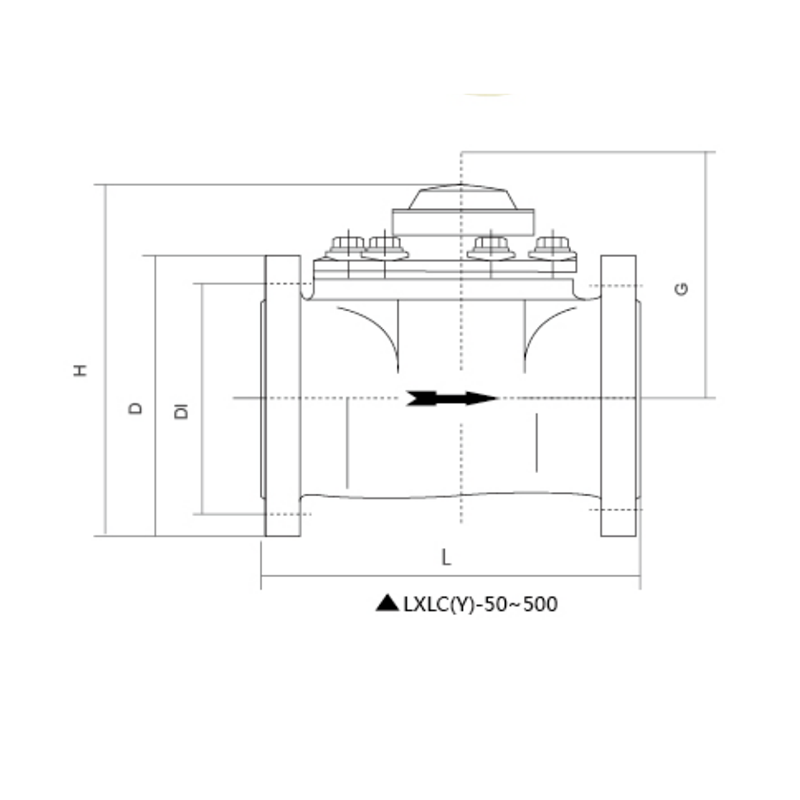

모델	구경 디N	롱 엘	키가 큰 H	키가 큰 G	연결 방법 D			무게
모델	구경 디N	mm			플랜지 외경 Dmm	볼트 구멍 중심원 직경 D1mm	연결 볼트 수	kg
엘XLC(Y)-50/50F	50	200	256/245(여)	400	165	125	4xM16	12.0
엘XLC(Y)-65/65F	65	200	266/255(여)	400	185	145	4xM16	13.5
엘XLC(Y)-80/80F	80	225	276/265(여)	400	200	160	8xM16	14.5
엘XLC(Y)-100/100F	100	250	286/275(여)	400	220	180	8xM16	15.5
엘XLC(Y)-125/125F	125	250	301/290(여)	400	250	210	8xM16	24.5
엘XLC(Y)-150/150F	150	300	345/335(여)	500	285	240	8xM20	32.0
엘XLC(Y)-200/200F	200	350	373/365(여)	500	340	295	8xM20	41.0
엘XLC(Y)-250/250F	250	450	493/485(여)	710	395	350	12xM20	83.0
엘XLC(Y)-300/300F	300	500	516/505(여)	730	445	400	12xM20	99.0
엘XLC(Y)-400/400F	400	600	631/620(여)	830	565	515	16xM24	163.0
엘XLC(Y)-500/500F	500	800	739/730(여)	930	670	620	20xM24	270.0
엘XLC(Y)/R-50	50	200	256	400	165	125	4xM16	12.0
엘XLC(Y)/R-65	65	200	266	400	185	145	4xM16	13.5
엘XLC(Y)/R-80	80	225	276	400	200	160	8xM16	14.5
엘XLC(Y)/R-100	100	250	286	400	220	180	8xM16	15.5
엘XLC(Y)/R-125	125	250	301	400	250	210	8xM16	24.5
엘XLC(Y)/R-150	150	300	345	500	285	240	8xM20	32.0
엘XLC(Y)/R-200	200	350	373	500	340	295	8xM20	41.0

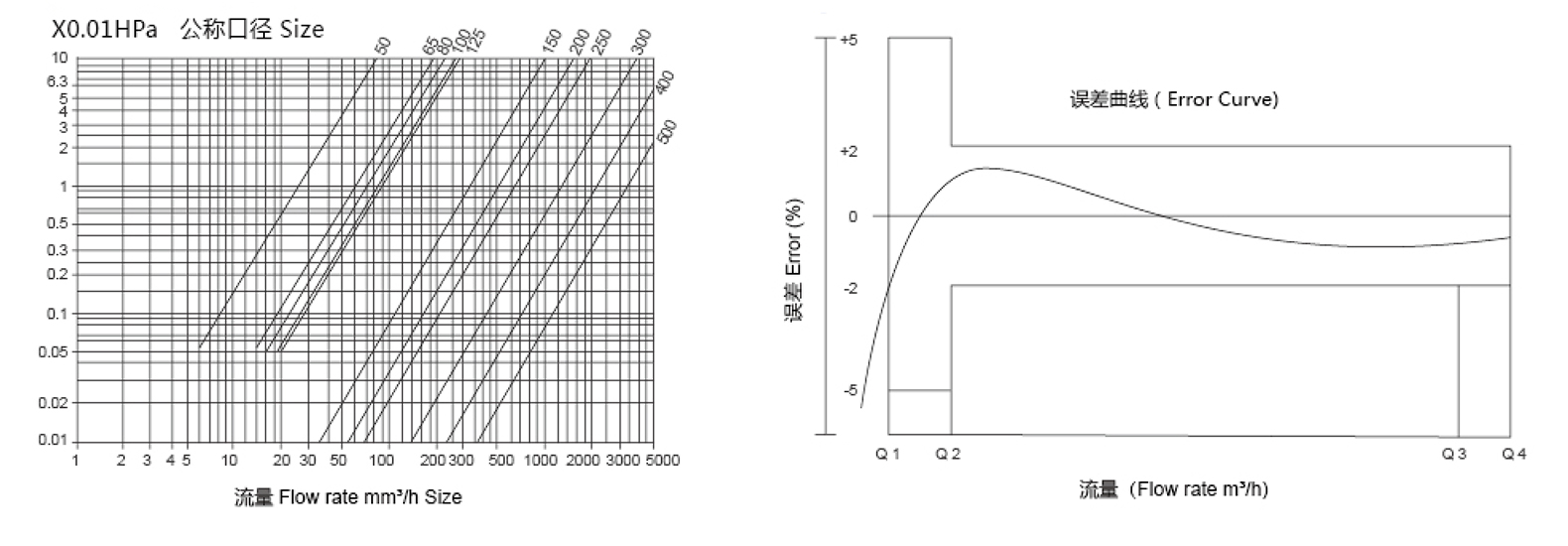

구경 디N	질문 3 /질문 1	과부하 유량 질문 4	일반 교통 질문	경계류 질문	최소 유량 질문	최소 판독값 최소	최대 판독값 최소
구경 디N	질문 3 /질문 1	m³/h		엘/h		m³
50	100	50	40	640.0	400.0	0.001	999999
	80			800.0	500.0
	50			1280.0	800.0
65	100	78.75	63	1008.0	630.0
	80			1260.0	787.5
	50			2016.0	1260.0
80	100	78.75	63	1008.0	630.0
	80			1260.0	787.5
	50			2016.0	1260.0
100	100	125	100	1600.0	1000.0
	80			2000.0	1250.0
	50			3200.0	2000.0
125	100	200	160	2560.0	1600.0
	80			3200.0	2000.0
	50			5120.0	3200.0
150	100	312.5	250	4000.0	2500.0	0.01	9999999
	80			5000.0	3125.0
	50			8000.0	5000.0
200	100	500	400	6400.0	4000.0
	80			8000.0	5000.0
	50			12800.0	8000.0
250	100	787.5	630	10080.0	6300.0	0.1	99 999999
	80			12600.0	7875.0
	50			20160.0	12600.0
300	100	1250		16000.0	10000.0
	80		1000	20000.0	12500.0
	50			32000.0	20000.0
400	100	2000	1600	25600.0	16000.0
	80			32000.0	20000.0
	50			51200.0	32000.0
500	100	3125	2500	40000.0	25000.0
	80			50000.0	31250.0
	50			80000.0	50000.0

프로젝트 내용	매개변수
온도 등급	T30/90
압력 등급	지도16
유동장 민감도 수준	U0/D0
압력 손실 수준	△pl6
정확도 등급	레벨 2
