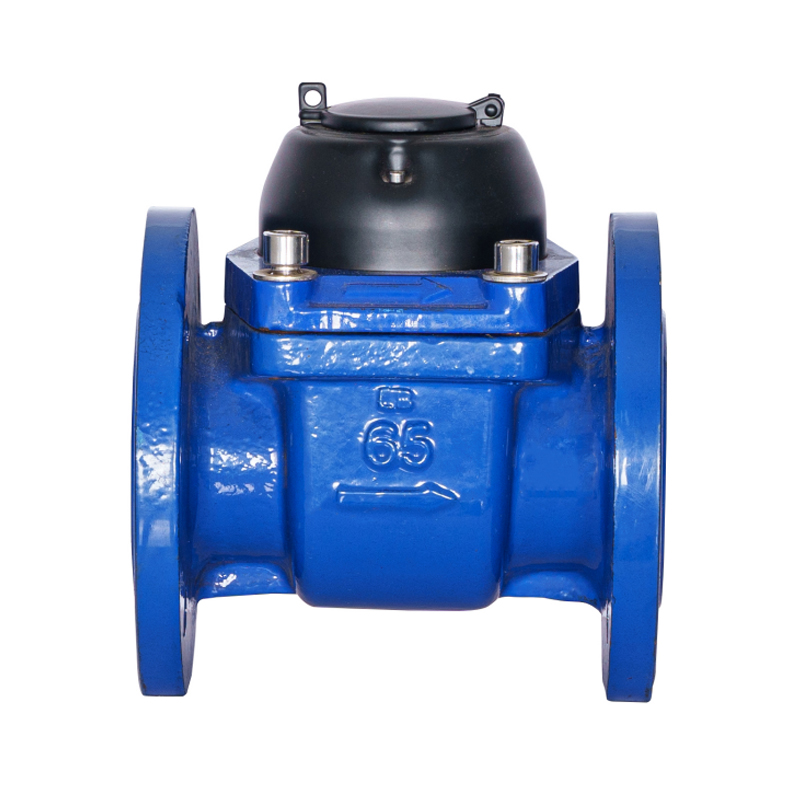

요약
1. 수돗물 파이프라인을 통해 흐르는 물의 총량을 기록합니다. 하수 및 부식성 액체 측정에는 사용할 수 없습니다.
2. 본 계량기는 분리형 구조로 수량계를 배관에서 분리할 필요가 없습니다. 수리 또는 교체를 위해 무브먼트를 빼낼 수 있습니다.
3. 측정 메커니즘은 보편성이 뛰어나고 예비 부품을 줄이고 압력 손실을 줄이며 수명이 길다.
4. 자기 또는 비자기 통신 포인터를 예약할 수 있으며 원격 검침 기능을 달성하기 위해 다양한 요구에 따라 다양한 원격 전송 장치를 구성할 수 있습니다

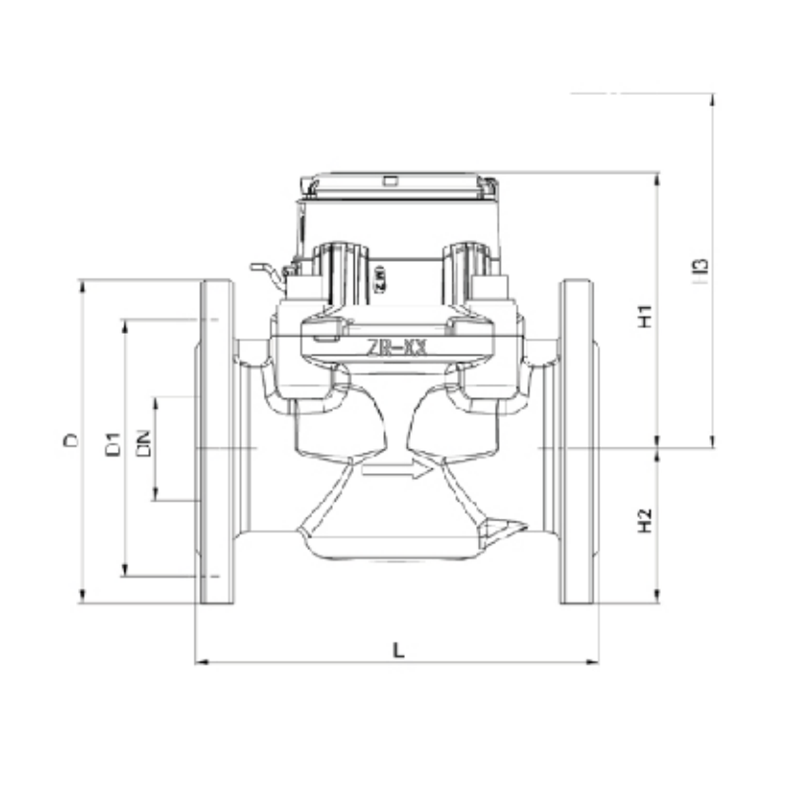

외부 치수 및 무게
| 모델 | 구경 | 롱 | 키가 큰 | 키가 큰 | 연결 방법 | 무게 | ||
| mm | 플랜지 외경 | 볼트 구멍 중심원 직경 | 연결 볼트 수 | kg | ||||
| 엘XLC(Y)-50/50F | 50 | 200 | 256/245(여) | 400 | 165 | 125 | 4xM16 | 12.0 |
| 엘XLC(Y)-65/65F | 65 | 200 | 266/255(여) | 400 | 185 | 145 | 4xM16 | 13.5 |
| 엘XLC(Y)-80/80F | 80 | 225 | 276/265(F) | 400 | 200 | 160 | 8xM16 | 14.5 |
| 엘XLC(Y)-100/100F | 100 | 250 | 286/275(여) | 400 | 220 | 180 | 8xM16 | 15.5 |
| 엘XLC(Y)-125/125F | 125 | 250 | 301/290(여) | 400 | 250 | 210 | 8xM16 | 24.5 |
| 엘XLC(Y)-150/150F | 150 | 300 | 345/335(여) | 500 | 285 | 240 | 8xM20 | 32.0 |
| 엘XLC(Y)-200/200F | 200 | 350 | 373/365(여) | 500 | 340 | 295 | 8xM20 | 41.0 |
| 엘XLC(Y)-250/250F | 250 | 450 | 493/485(여) | 710 | 395 | 350 | 12xM20 | 83.0 |
| 엘XLC(Y)-300/300F | 300 | 500 | 516/505(여) | 730 | 445 | 400 | 12xM20 | 99.0 |
| 엘XLC(Y)-400/400F | 400 | 600 | 631/620(여) | 830 | 565 | 515 | 16xM24 | 163.0 |
| 엘XLC(Y)-500/500F | 500 | 800 | 739/730(여) | 930 | 670 | 620 | 20xM24 | 270.0 |
| 엘XLC(Y)/R-50 | 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 | 12.0 |
| 엘XLC(Y)/R-65 | 65 | 200 | 266 | 400 | 185 | 145 | 4xM16 | 13.5 |
| 엘XLC(Y)/R-80 | 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 | 14.5 |
| 엘XLC(Y)/R-100 | 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 | 15.5 |
| 엘XLC(Y)/R-125 | 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 | 24.5 |
| 엘XLC(Y)/R-150 | 150 | 300 | 345 | 500 | 285 | 240 | 8xM20 | 32.0 |
| 엘XLC(Y)/R-200 | 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 | 41.0 |
참고:
1) 플랜지 연결은 GB/T17241.6-2008/XG-2011에 명시된 PN10 일체형 주철 플랜지의 치수를 준수해야 하며 주문 시 특별 사양을 제안해야 합니다.
2) 무브먼트를 분해하려면 높이 G 치수가 필요합니다. 외부 치수와 무게는 참고용이며 실제 제품이 우선합니다.

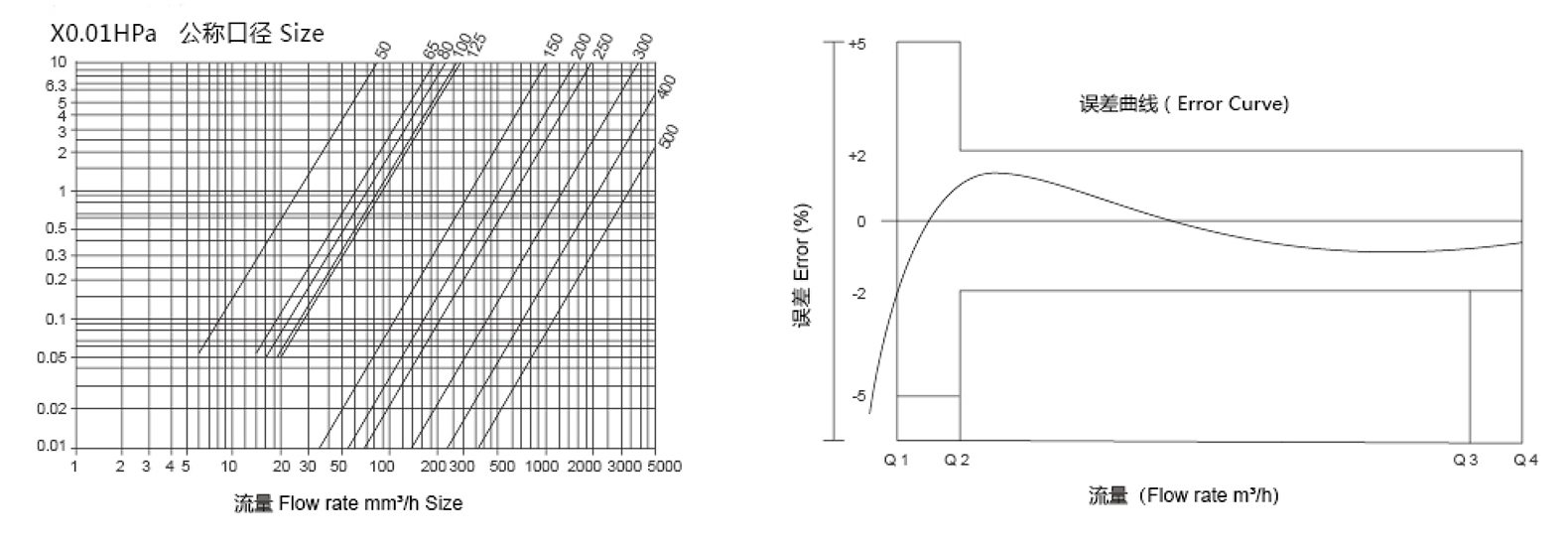

압력 손실 곡선 / 성능 오차 곡선
기술 지표
1. 흐름 매개변수
| 구경 | 질문 3 /질문 1 | 과부하 유량 | 일반 교통 | 경계류 | 최소 유량 | 최소 판독값 | 최대 판독값 |
| m³/h | 엘/h | m³ | |||||
| 50 | 100 | 50 | 40 | 640.0 | 400.0 | 0.001 | 999999 |
| 80 | 800.0 | 500.0 | |||||
| 50 | 1280.0 | 800.0 | |||||
| 65 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 80 | 100 | 78.75 | 63 | 1008.0 | 630.0 | ||
| 80 | 1260.0 | 787.5 | |||||
| 50 | 2016.0 | 1260.0 | |||||
| 100 | 100 | 125 | 100 | 1600.0 | 1000.0 | ||
| 80 | 2000.0 | 1250.0 | |||||
| 50 | 3200.0 | 2000.0 | |||||
| 125 | 100 | 200 | 160 | 2560.0 | 1600.0 | ||
| 80 | 3200.0 | 2000.0 | |||||
| 50 | 5120.0 | 3200.0 | |||||
| 150 | 100 | 312.5 | 250 | 4000.0 | 2500.0 | 0.01 | 9999999 |
| 80 | 5000.0 | 3125.0 | |||||
| 50 | 8000.0 | 5000.0 | |||||
| 200 | 100 | 500 | 400 | 6400.0 | 4000.0 | ||
| 80 | 8000.0 | 5000.0 | |||||
| 50 | 12800.0 | 8000.0 | |||||
| 250 | 100 | 787.5 | 630 | 10080.0 | 6300.0 | 0.1 | 99999 999 |
| 80 | 12600.0 | 7875.0 | |||||
| 50 | 20160.0 | 12600.0 | |||||
| 300 | 100 | 1250 | 1000 | 16000.0 | 10000.0 | ||
| 80 | 20000.0 | 12500.0 | |||||
| 50 | 32000.0 | 20000.0 | |||||
| 400 | 100 | 2000 | 1600 | 25600.0 | 16000.0 | ||
| 80 | 32000.0 | 20000.0 | |||||
| 50 | 51200.0 | 32000.0 | |||||
| 500 | 100 | 3125 | 2500 | 40000.0 | 25000.0 | ||
| 80 | 50000.0 | 31250.0 | |||||
| 50 | 80000.0 | 50000.0 | |||||
2.매개변수
| 프로젝트 내용 | 매개변수 |
| 온도 등급 | T30/90 |
| 압력 등급 | 지도16 |
| 유동장 민감도 수준 | U0/D0 |
| 압력 손실 수준 | △pl6 |
| 정확도 등급 | 레벨 2 |
참고: The temperature level of LXLC (Y)/R-50~200 is T30/90.

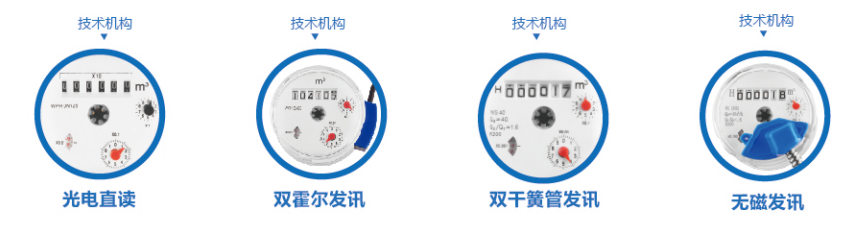

원격 전송 방식
Ningbo Water Cube Instrument Technology Co., Ltd. 는 중국 WPH-DN40-DN65WPH 수평 나선형 날개 수량계 제조업체 및 도매 WPH-DN40-DN65WPH 수평 나선형 날개 수량계 공급업체 대구경 수도미터 및 수도미터 무브먼트 생산을 전문으로 하며, 제품 설계 및 개발, 금형 제조, 사출 성형 가공, 조립 및 검증을 포함합니다. 산업 체인이 완벽하며 많은 국내 기업과 장기 협력 관계를 유지하고 있습니다. 기업 목표: 품질 우선, 신뢰 우선. 업계 동료들의 방문과 지도를 따뜻하게 환영합니다.
업계 표준
9년 이상의 업계 경험
다국가 수출
연중무휴 24시간 고객 서비스
는 수평 나선형 날개 수량계 수돗물 파이프라인을 통과하는 물의 총량을 정확하게 등록하기 위해 설계된 정교한 장비입니다. 설계 철학은 현대 물 유틸리티 운영의 요구 사항을 엄격하게 준수하면서 높은 신뢰성과 손쉬운 유지 관리를 달성하는 데 중점을 두고 있습니다. 전문 수평 나선형 날개 수량계 제조업체 및 공장은 현장 적용에서 효율성과 수명을 극대화하기 위해 이 모델을 개선하는 데 중점을 두었습니다. 이 특별한 디자인은 강력한 수평 나선형 날개 메커니즘과 실용적이고 분리 가능한 구조를 통합하여 기존 고정 계량기에 비해 상당한 작동 이점을 제공합니다.
는 operational excellence and reduced cost of ownership associated with this metering technology are direct results of its innovative mechanical assembly. The design prioritizes minimal disruption during maintenance and a prolonged functional lifespan.
수평 나선형 날개 메커니즘의 구조적 장점
는 core measuring element, the horizontal spiral wing, is engineered to interact with the flow in a manner that ensures stability and accuracy across a wide range of flow rates. This arrangement offers distinct hydraulic and metrological advantages:
최적화된 흐름 역학:
는 horizontal orientation allows the flow of water to drive the spiral wing with high efficiency. The spiral shape of the wings ensures that the rotation is uniform and directly proportional to the volume of water passing through the measuring chamber.The design minimizes internal turbulence, leading to a straighter flow path, which is crucial for maintaining measurement precision, particularly in pipes where the flow profile may be less than ideal.
압력 손실 감소:
의 주요 특징은 수평 나선형 날개 수량계 계기 본체 전체의 압력 손실을 크게 줄이는 능력입니다. 감소된 압력 손실은 계기가 급수 네트워크의 전체 유압 성능에 부정적인 영향을 미치지 않도록 보장합니다. 낮은 압력 손실은 시스템 압력 유지를 담당하는 펌핑 스테이션의 에너지 절약으로 해석되어 유틸리티 제공자의 장기적인 운영 비용 절감으로 이어집니다. 이는 불필요한 마찰 저항을 방지하기 위해 유선형으로 세심하게 최적화된 내부 수로를 통해 달성되며, 최소한의 수두 감소로 많은 양의 물이 계기를 통과할 수 있도록 보장합니다.
지속적인 측정 정확도:
는 spiral wing is calibrated to provide consistent metrological performance, ensuring that the total amount of water flowing through the pipeline is recorded accurately over extended periods.Its robust construction is optimized for continuous operation within tap water environments, guaranteeing that the measurement mechanism maintains its integrity and calibration despite prolonged use.
는 Strategic Benefit of Detachable Meter Architecture
운영 측면에서 가장 중요한 혁신은 아마도 미터기일 것입니다. 분리 가능한 구조 . 이 설계 선택은 대용량 측정기의 유지 관리 및 수리 프로토콜을 혁신합니다.
현장 수리 기능:
는 meter does not need to be removed from the pipeline when servicing is required. This eliminates the necessity of cutting into the piping system, which is typically a labor intensive and time consuming process requiring specialized tools and highly skilled technicians.The main body of the meter, which is permanently flanged or connected to the pipe, remains fixed, acting as a flow conduit while the internal measurement components are serviced.

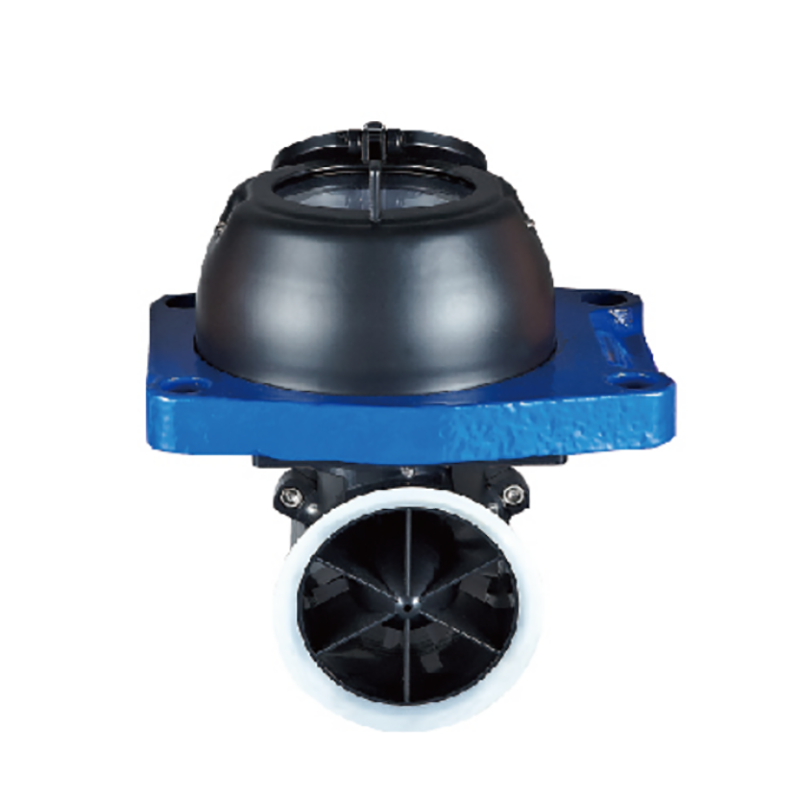

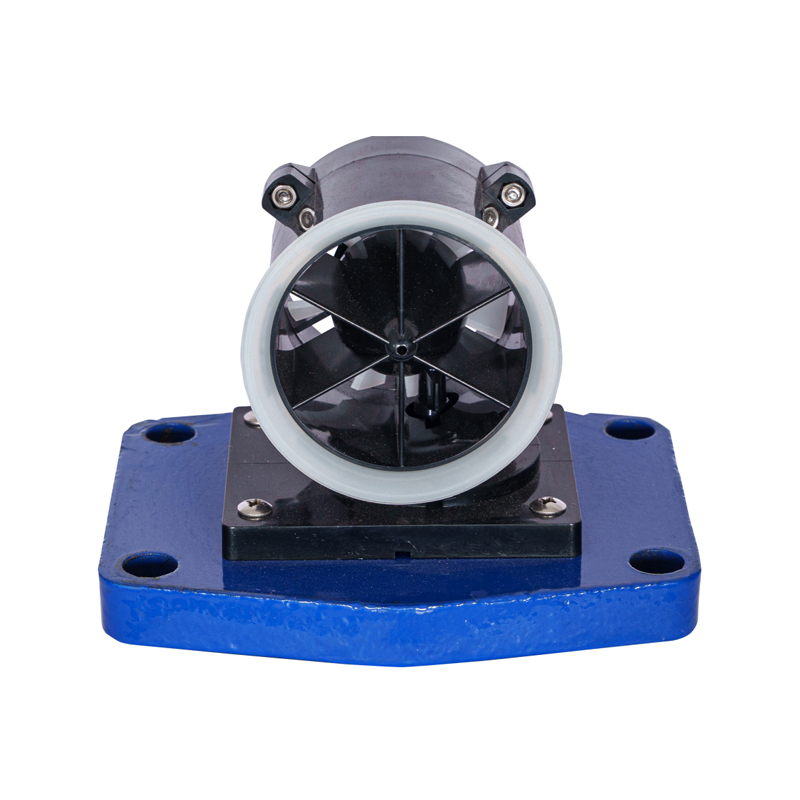

이동 추출 용이성:
는 entire measuring movement, which includes the spiral wing, the gearing, and the register, can be easily pulled out as a single unit. This allows for rapid inspection or replacement.Technicians can perform movement replacement swiftly, dramatically reducing the duration of water service interruption for the end user or industrial facility. Reduced downtime is a critical performance metric for utility providers.
간소화된 유지 관리 작업 흐름:
전체 미터를 교체하는 대신 유틸리티는 기존 내부 무브먼트를 새로 보정되거나 수리된 무브먼트로 간단히 교체할 수 있습니다. 이 프로세스는 현장에서 신속하게 수행할 수 있으므로 복잡한 배관 작업에 대한 광범위한 교육의 필요성이 최소화됩니다. 그런 다음 오래된 무브먼트를 전문 작업장으로 보내 수리 및 교정할 수 있으므로 비용과 자원을 절약하는 효율적인 순환 재고 관리 시스템이 촉진됩니다.
범용 측정 메커니즘:
는 measuring mechanism of the 수평 나선형 날개 수량계 보편성이 좋다. 이는 내부 측정 카트리지가 제품 라인 내의 다양한 미터 또는 다양한 크기에 걸쳐 표준화된다는 것을 의미합니다. 이러한 보편성은 크고 복잡한 예비 부품 재고의 필요성을 크게 줄여줍니다. 유틸리티에서는 하나 또는 몇 가지 표준화된 이동 유형만 비축하면 교체 부품에 묶인 자본을 줄이고 물류를 단순화할 수 있습니다. 호환성을 통해 교체 및 수리 프로세스가 표준화되고 완벽해지며 유지 관리 효율성이 더욱 향상됩니다.
기계적 우수성을 넘어, 진정한 가치는 수평 나선형 날개 수량계 현대 스마트 그리드는 데이터 통신에 대한 고유한 적응성과 외부 간섭에 대한 저항성에 달려 있습니다. 이러한 통합 기능을 통해 수평 나선형 날개에 의해 기록된 고정밀 데이터가 안정적이고 안전하게 중앙 관리 시스템으로 전송됩니다.
는 design incorporates forward thinking features that allow the meter to evolve with the utility's technological requirements, ensuring longevity and relevance in a rapidly changing data landscape.
수돗물 측정 및 유체 호환성에 중점
는 수평 나선형 날개 수량계 표준 파이프라인을 통해 흐르는 수돗물의 측정을 위해 세심하게 설계되고 교정되었습니다. 애플리케이션 범위에 대한 명확한 정의는 예상되는 성능과 수명을 보장하는 데 매우 중요합니다.
전용 수돗물 서비스: 는 internal materials and operating tolerances are optimized for the purity and temperature range typical of municipal water supply. This focus ensures the meter delivers maximum accuracy and resistance to wear under these specific conditions.
부식성 및 오염된 유체 제외: 이 측정기는 기본적인 작동 지침입니다. 하수 및 부식성 액체 측정에는 사용할 수 없습니다. .부식성 액체를 측정하면 내부 금속 또는 폴리머 구성 요소가 급속히 저하되어 나선형 날개의 보정이 손상되고 잠재적으로 치명적인 오류가 발생할 수 있습니다. 하수에 고체나 오염 물질이 있으면 민감한 기계적 기어링과 베어링이 빠르게 오염되어 조기 마모, 압력 손실 증가 및 부정확한 판독값이 발생합니다. 측정기의 긴 서비스 수명을 유지하려면 수돗물 표준을 준수하는 것이 가장 중요합니다.
다양한 통신 포인터 예약
계량기의 지능형 기능을 활성화하는 주요 기능은 레지스터에서 직접 통신 인터페이스를 예약하는 것입니다. 이러한 미래는 유틸리티 회사가 네트워크 발전에 따라 적절한 판독 기술을 선택할 수 있도록 함으로써 투자를 입증합니다.
자기 통신 포인터:
는se utilize a traditional magnetic coupling or switch to generate a pulse or signal representing a specific volume of water passed.
신뢰성: 이 방법은 잘 확립되어 있고 기계적으로 견고하며 명확한 디지털 신호 출력을 제공합니다.
구성: 외부 데이터 로깅이나 간단한 원격 전송에 간단하고 안정적인 펄스 출력만 필요한 환경에 적합합니다.
비자성 통신 포인터:
는se are reserved for applications where meter tampering via external magnetic fields is a critical security concern.
보안: 광학, 유도 또는 기타 비자성 감지 원리를 활용하여 측정 데이터의 무결성이 자기 간섭으로부터 보호됩니다.
데이터 무결성: 이 옵션은 외부 자석을 사용하여 계량기 등록을 늦추거나 중지하려는 사기 시도로부터 계량기가 영향을 받지 않도록 하여 유틸리티 수익의 보안을 보장합니다.
미래 보장형 적응성: 는 ability to reserve either magnetic or non magnetic communication pointers ensures that the core mechanical meter body is future proof. Utilities can deploy the mechanical meter today and configure the register with the appropriate reading technology—or upgrade it later—without replacing the entire in pipe assembly, thanks to the detachable structure.
원격 전송 장치와의 원활한 통합
는 reserved communication pointers allow for the configuration of various remote transmission devices according to different needs, fulfilling the mandate for automated meter reading (AMR) and advanced metering infrastructure (AMI).
원격 검침 기능:
는 fundamental goal is to achieve the 원격 검침 기능 . 이 기능을 통해 유틸리티는 실제 현장 방문 없이 소비 데이터를 수집하여 운영 비용을 대폭 절감할 수 있습니다. 원격 데이터는 청구 주기를 더 자주 수행하고 현금 흐름 관리를 개선하며 네트워크 문제를 적시에 식별할 수 있는 기회를 제공합니다.
구성 유연성:
유선 시스템 구성: 밀집된 도시 지역이나 상업용 설치의 경우 M 버스 또는 RS 485와 같은 프로토콜을 활용하는 유선 장치로 계량기를 구성할 수 있으므로 전용 물리적 회선을 통해 빠르고 안정적인 데이터 전송이 가능합니다. 이는 데이터 흐름이 즉각적이고 보장되어야 하는 대형 산업용 계량기에 선호되는 경우가 많습니다.
무선 시스템 구성: 더 넓은 지리적 범위나 접근이 어려운 설치의 경우 계측기는 LoRa, 협대역 사물 인터넷 또는 일반 패킷 라디오 서비스와 같은 기술을 포함한 무선 전송 모듈과 인터페이스할 수 있습니다. 이 모듈은 무선 주파수나 셀룰러 네트워크를 통해 미터 데이터를 전송합니다.
데이터 해상도 및 세분성: 는 specific remote transmission device selected dictates the frequency and granularity of the data transmitted, allowing utilities to choose a solution that aligns with their desired level of network monitoring and operational insight.
긴 서비스 수명 보증:
는 overall design—from the low friction internal workings to the robust, universal, and easily replaceable measuring mechanism—is intended to provide a long service life. This minimizes the frequency of total meter replacement, which represents a significant capital outlay.The combination of hydraulic efficiency, material resilience, and remote monitoring capabilities solidifies the 수평 나선형 날개 수량계 현대 유틸리티 환경에서 수자원 관리를 위한 신뢰할 수 있고 비용 효율적이며 기술적으로 적응 가능한 솔루션입니다. 내구성과 표준화된 구성 요소에 중점을 두어 이러한 투자를 통해 수십 년 동안 지속적인 고품질 측정을 제공할 수 있습니다.
