고정밀 수직 나사 날개 분리형 광전 직접 판독 수량계의 기계적 설계는 어떻게 정밀성과 손쉬운 유지 관리를 보장합니까?
이 계량기의 핵심 설계 원리는 산업 및 상업용 물 공급 파이프라인은 물론 구역 측정 구역 관리에서 발생하는 매우 다양한 조건에서 탁월한 측정 정확도를 달성하고 유지하는 데 중점을 두고 있습니다. 이는 고유한 수직 흐름 메커니즘, 전체 흐름 감지 및 고급 구성 요소 보호의 시너지 효과를 통해 달성됩니다.
수직 스크류 윙 성능 및 전체 흐름 감지
수직 나사 날개 메커니즘은 기존 수평 미터와 근본적으로 다릅니다. 측정 요소를 수직으로 배치함으로써 계기는 대형 파이프에서 발견되는 다양한 유량 프로파일을 처리하는 데 매우 능숙합니다. 스크류 날개는 유체 움직임에 매우 민감하도록 설계되어 매우 낮은 유량에서도 선형 회전을 제공합니다.
이 감도는 전체 흐름 감지 기술의 구현을 통해 극대화됩니다. 전체 흐름 감지는 파이프의 사실상 전체 단면적을 모니터링하여 물의 미세한 움직임도 기록되도록 계측기가 설계되었음을 의미합니다. 이 기술은 사용량이 가장 많은 시간뿐만 아니라 물 사용량이 가장 적은 기간에도 고정밀 측정이 유지되도록 보장합니다. 비수입수의 주요 구성 요소인 작은 누수 또는 무단 소비를 식별하려면 정확한 저유량 측정이 필수적입니다.
DN40에서 DN200까지의 대형 크기는 일반적으로 유량 변동이 흔하고 극단적인 산업 사용자 또는 1차 분배 동맥에 서비스를 제공합니다. 광범위한 유속에서 효과적으로 작동할 수 있는 이 유량계의 용량은 다음과 같이 구현됩니다. 넓은 범위 비율 . 넓은 범위의 비율은 계량기가 아주 작은 물방울부터 최대 보어 급증까지 물을 정확하게 측정할 수 있음을 의미하므로 유량 변동이 큰 경우에 적합하고 현대 기반 시설의 다양한 물 소비 요구 사항을 충족합니다. 이러한 다용성으로 인해 단일 애플리케이션 내에서 여러 미터 유형이나 크기가 필요하지 않으므로 재고 및 시운전이 단순화됩니다. 수직 나사 날개의 고유한 안정성 덕분에 계측기는 교정을 희생하거나 기계적 마모를 가속화하지 않고도 이러한 유량 변화를 견딜 수 있습니다. 내부 구성요소의 정밀 엔지니어링은 계측기의 작동 수명 전반에 걸쳐 높은 수준의 정확도가 유지되도록 보장합니다.
무자석 기술 및 간섭 방지 설계
데이터 보안 및 도량형 무결성에 대한 약속은 두 가지 주요 보호 설계 기능으로 강조됩니다. 무자성 감지 기술 견고한 간섭 방지 설계.
사용 무자성 감지 기술 측정의 지속적인 문제인 외부 자기 간섭에 대한 직접적인 대응입니다. 이전 세대 수량계는 종종 내부 측정 요소의 회전을 외부 레지스터에 전달하기 위해 자기 결합에 의존합니다. 이러한 의존으로 인해 미터 등록을 늦추거나 중지하는 데 불법적으로 사용될 수 있는 외부 자석에 취약해집니다. 무자석 기술을 채택함으로써 이 첨단 수량계는 이러한 취약점을 완전히 제거하여 계량 데이터의 정확성과 진실성을 사기성 조작으로부터 보호합니다. 계량기는 물의 흐름에 매우 민감하면서도 외부 자기장에는 전혀 영향을 받지 않습니다. 이는 유틸리티 수익을 확보하고 공정 거래 결제 관행을 유지하는 데 중요한 요구 사항입니다.
간섭 방지 설계에는 스테인레스 스틸 필터 스크린이 내장되어 있습니다. 이 기능은 내부 메커니즘의 장기적인 안정성과 신뢰성을 유지하는 데 중요합니다. 가정용 수질은 일반적으로 마실 수 있지만 종종 미세한 입자상 물질, 침전물 및 작은 잔해물을 포함하고 있습니다. 시간이 지남에 따라 이러한 입자는 고정밀 기어링, 베어링 및 나사 날개 가장자리에 마모를 일으켜 측정 드리프트 또는 전체 고착을 초래할 수 있습니다. 통합된 스테인리스 스틸 필터 스크린은 이러한 잠재적인 오염 물질을 효과적으로 필터링하여 스크류 윙 메커니즘이 깨끗한 상태를 유지하고 원활하게 작동하도록 보장합니다. 국내 수질에 대한 이러한 적응성은 장기간 안정적인 운영을 보장하여 현장 고장 가능성을 크게 줄이고 관련 유지 관리 호출을 최소화합니다. 필터의 구조는 견고하고 부식에 강하여 수년 동안 지속적으로 사용해도 보호 기능을 유지합니다.
단순화된 서비스를 위한 탈착식 구조
장기적인 유지 관리 효율성 고정밀 수직 나사 날개 분리형 광전 직접 판독 수량계 혁신으로 보장됩니다 이동식 구조 . 이 설계 기능은 계기의 서비스 수명을 크게 연장하고 수리 또는 교정과 관련된 노동력과 복잡성을 크게 줄여줍니다.
기존의 분리 불가능한 계량기에서는 레지스터 오작동이나 내부 구성 요소 고장과 같은 수리가 필요한 경우 파이프라인에서 전체 계량기 본체를 완전히 제거해야 합니다. 여기에는 일반적으로 파이프 부분을 분리하고, 물을 배수하고, 대형 플랜지 연결을 분리하는 작업이 포함되는데, 이는 시간이 많이 걸리고 매우 파괴적인 프로세스입니다.

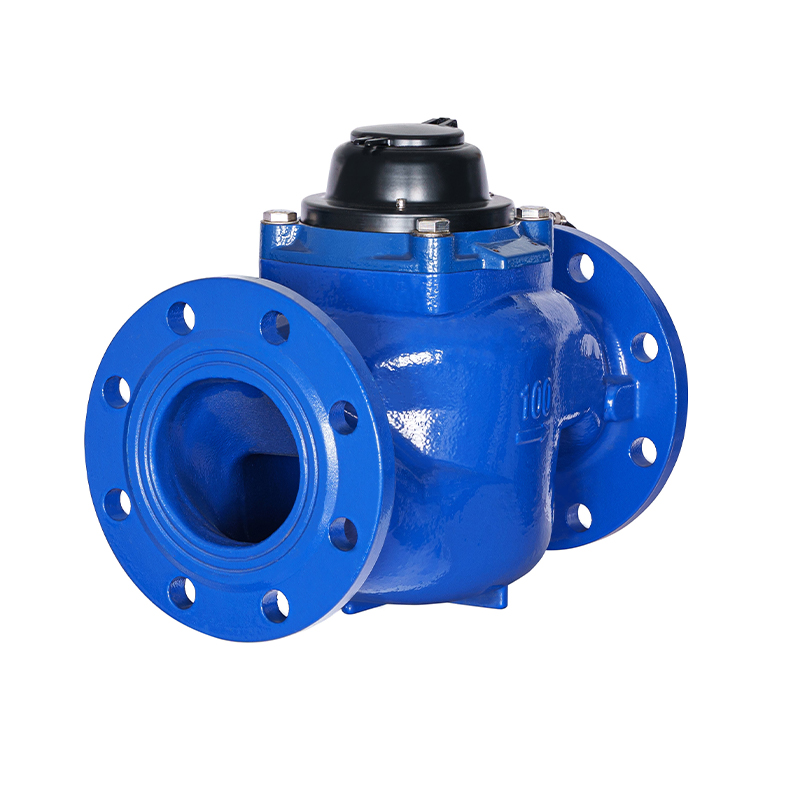

분리 가능한 구조로 되어 있어 계량기 본체가 급수관 내에 영구적으로 설치되어 있습니다. 유지 관리 또는 교정이 가장 많이 필요한 두 부분인 핵심 측정 요소와 레지스터는 쉽게 추출할 수 있는 통합 무브먼트 카트리지에 통합되어 있습니다. 파이프 연결을 방해하지 않고 전체 기계적 움직임을 단일 장치로 꺼낼 수 있기 때문에 유지 관리 및 교정이 용이합니다. 이 과정은 기술자가 신속하게 완료할 수 있어 결함이 있는 무브먼트를 새로 보정된 교체품으로 신속하게 교환할 수 있습니다. 이 메커니즘은 제거된 무브먼트를 서비스하고 향후 재배치를 위해 보관할 수 있는 작업장 수리 주기의 효율성을 지원하여 계량기의 전체 서비스 수명을 연장하고 자본 효율성을 극대화합니다. 접근이 용이하므로 많은 관할권에서 법적으로 요구되는 교정 점검을 물 서비스 중단을 최소화하면서 수행할 수 있습니다.
고정밀 수직 나사 날개 분리형 광전 직접 판독 수량계의 지능형 기능은 스마트 관리를 가능하게 합니까?
21세기에 고성능 수량계의 유용성은 기계적 정확성을 훨씬 뛰어넘습니다. 이는 지능형 네트워크 내에서 원활하게 통신하고 통합하는 능력으로 정의됩니다. 는 고정밀 수직 나사 날개 분리형 광전 직접 판독 수량계 현대 수량계에 이상적인 선택이 되는 지능형 기능으로 설계되어 명확한 데이터를 제공하고 포괄적인 원격 관리가 가능합니다.
의심할 여지 없는 명확성을 위한 직접 데이터 판독
청구 투명성을 유지하고 분쟁을 최소화하기 위한 중요한 기능은 직접적인 데이터 판독 기능을 제공하는 측정기의 기능입니다. 측정기는 선택적으로 광전 직접 판독 또는 수동 직접 판독 카운터를 제공합니다.
특히 광전 기술을 통한 직접 판독 개념은 판독하는 순간 기계적 레지스터의 정확한 수치 상태를 포착하기 때문에 매우 중요합니다. 회전 펄스를 기반으로 전체 볼륨을 추론하고 신호 손실이나 간섭으로 인해 오류가 발생할 수 있는 펄스 계수 미터와 달리 직접 판독 방법은 미터의 현재 기계식 적산계에 대한 정확하고 명확하며 정확한 복사본을 제공합니다.

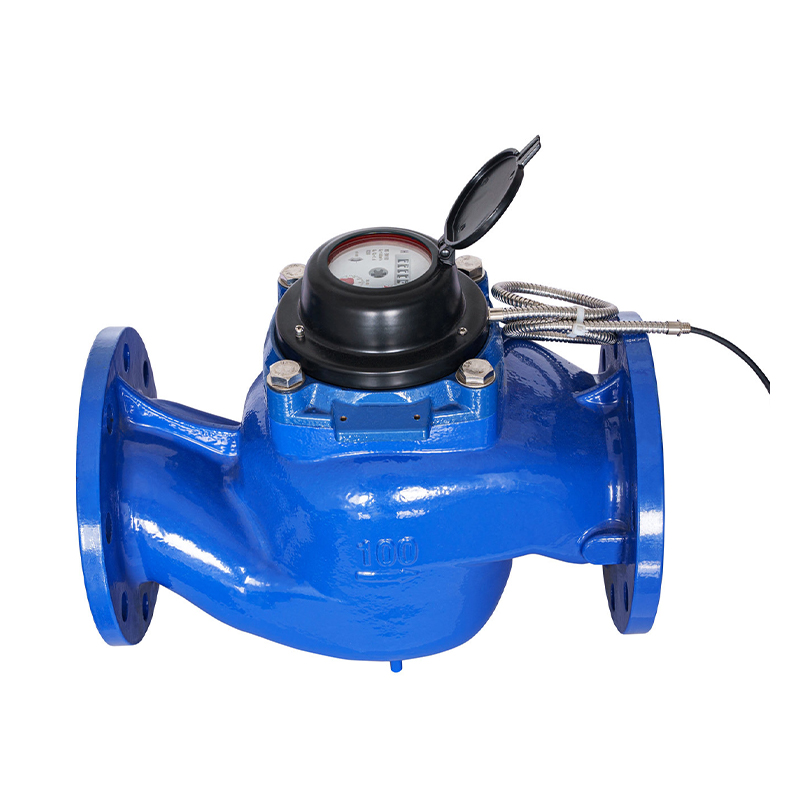

광전 직접 판독: 이 고급 방법은 광학 센서를 사용하여 레지스터의 물리적 숫자 휠 위치를 읽습니다. 이를 통해 전자 판독값이 기계식 디스플레이와 완벽하게 동기화됩니다. 고해상도 데이터를 제공하고 명확하고 정확한 데이터를 확인합니다. 이는 청구 정확성이 중요한 산업 및 상업 사용자의 거래 결제에 필수적입니다.
수동 직접 읽기: 이는 유사한 목표를 달성하는 또 다른 대안으로, 변조 방지 기능과 실제 누적 볼륨에 대한 매우 안정적인 판독 기능을 제공합니다. 두 옵션 모두 오류가 발생하기 쉬운 수동 판독의 필요성을 제거하고 전자적으로 전송된 데이터가 검증 가능하고 의심할 여지가 없도록 보장함으로써 유틸리티와 소비자 간의 신뢰를 강화합니다. 통합 설계는 콤팩트한 구조를 특징으로 하므로 필요한 크기 범위인 DN40~DN200에 걸쳐 쉽게 설치할 수 있으며 광학 판독 구성 요소가 환경적 손상으로부터 보호됩니다.
다양한 통신 방식을 통한 원활한 통합
현대 스마트 네트워크에서 수량계가 효과적이려면 통신 유연성이 무엇보다 중요합니다. 이 계량기는 다양한 통신 프로토콜을 지원하므로 공공 기관에서는 기존 인프라와 지리적 요구 사항에 가장 적합한 전송 방법을 선택할 수 있습니다. 이러한 다재다능함이 바로 그 원동력입니다 원격 데이터 전송 .
유선 연결: 측정기는 견고하고 표준화된 직렬 통신 프로토콜인 RS485 통신을 지원합니다. RS485는 중거리 유선 네트워크에 대한 신뢰성이 높기 때문에 계량기가 서로 밀접하게 그룹화되어 있는 밀집된 상업 또는 산업 환경에 이상적입니다. 실시간 모니터링 애플리케이션을 지원하여 대기 시간을 최소화하면서 빠르고 신뢰할 수 있는 데이터 수집을 보장합니다.
무선 광역 연결:
광대한 지리적 영역이나 분산된 설치를 위해 계측기는 고급 무선 기술을 통합합니다.
협대역 사물 인터넷: 협대역 사물 인터넷(Narrowband Internet of Things)은 스마트 미터링을 위해 특별히 설계된 저전력 광역 네트워크 기술입니다. 지하실이나 지하 금고와 같은 까다로운 환경에서도 뛰어난 침투력을 제공하고 전력을 거의 사용하지 않아 통신 모듈의 배터리 수명이 매우 길어집니다. 데이터를 효율적이고 경제적으로 전송하므로 광범위한 계량기 배포를 위한 비용 효율적인 솔루션이 됩니다.
4세대 무선 기술: 4G 기능이 통합되어 계량기가 기존 셀룰러 네트워크를 통해 직접 통신할 수 있습니다. 이는 더 높은 대역폭과 유비쿼터스 적용 범위를 제공하여 빈번한 데이터 전송과 경보 또는 중요한 이벤트에 대한 즉각적인 보고를 가능하게 하며, 이는 원격 위치의 미터나 네트워크 모니터링에 사용되는 미터에 특히 유용합니다.
이러한 다양한 통신 방법을 통해 원격 데이터 전송 , 계량기가 소비량 수치, 경보 및 상태 업데이트를 유틸리티의 중앙 관리 플랫폼으로 직접 보낼 수 있습니다. 이를 통해 검침을 위해 비용과 시간이 많이 소요되는 현장 방문이 필요하지 않으며, 데이터 수집 빈도가 향상되고, 고급 분석 프로그램에 필요한 실시간 데이터가 제공됩니다.
현대 물 관리의 다양한 적용
뛰어난 성능과 지능형 기능 고정밀 수직 나사 날개 분리형 광전 직접 판독 수량계 다양한 현대 물 관리 응용 분야의 기본 구성 요소로 자리매김합니다.
무역 정산 및 수익 보장: 높은 측정 정확도, 무자석 무결성 및 직접 판독 기능을 갖춘 이 미터는 산업 및 상업 사용자의 거래 정산에 사용하기에 완벽하게 적합합니다. 정확하고 부인할 수 없는 판독은 공평한 청구와 유틸리티의 수익원 확보에 필수적입니다. DN40부터 DN200까지의 계량기 대용량 범위는 특히 이러한 고소비, 고가치 고객을 대상으로 합니다.
구역 측정 영역 관리: 미터는 구역 측정 영역 또는 DMA 관리에 없어서는 안될 도구입니다. DMA에서는 이와 같은 대형 계량기가 유통 네트워크 내에서 더 작고 정의된 구역의 경계에 전략적으로 배치됩니다. 유틸리티 관리자는 DMA에 유입되는 총 물 소비량을 정확하게 측정하고 이를 해당 지역 내의 모든 소형 계량기에서 기록된 소비량 합계와 비교함으로써 해당 구역의 비수익 물을 계산할 수 있습니다. 낮은 유량에서 정확하게 측정하는 능력은 여기서 매우 중요합니다. 비수입수에 영향을 미치는 작고 연속적인 누출이 고정밀 저유량 감지로 가장 먼저 식별되는 경우가 많기 때문입니다. 원격 데이터 전송 기능은 이러한 필수 경계 데이터가 자주 수집되도록 보장하여 효과적인 DMA 관리의 주요 목표인 네트워크 누출에 대한 신속한 개입 및 복구를 가능하게 합니다.
고정밀 기계적 측정, 간섭에 대한 강력한 보호, 단순화된 유지 관리 구조 및 고급 통신 기능이 결합된 이점을 갖춘 이 수량계는 효율성, 정확성 및 스마트 네트워크 운영을 강조하는 현대 수량계에 이상적인 선택입니다.
